Smarte tegne- og redigeringsverktøy

Konstruksjonsmodulen gjør enheter som ser ut som tabeller (linjer og tekst) til tabellobjekter. Den tilbyr verktøy for automatisk å nummerere tegneobjekter, øke og redusere valgte områder og lage egendefinerte objekter med parametriske egenskaper.

Kraftig tabellredigerer

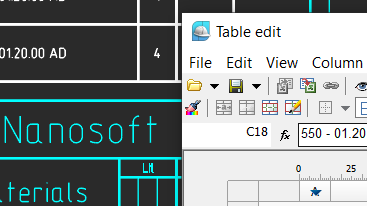

Konstruksjonsmodulen har en veldig kraftig innebygd tabellredigerer som genererer tabeller av enhver kompleksitet. Brukere kan konvertere tabeller importert fra andre CAD-programmer til nanoCADs eget format. I tillegg gjenkjenner den bord laget av primitiver.

Automatiske rapporter

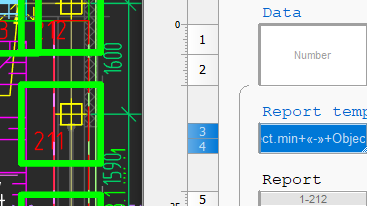

Konstruksjonsmodulen lager rapporter fra lister, spesifikasjoner og objektdata i tegninger. Rapporter gir tilgang til data hentet fra objekter, arkitektoniske komponenter, designelementer, blokker med attributter og konstruksjonsmodulens bibliotek med deler. Det er ingen grunn til bekymring for at rapportene kanskje ikke er oppdatert.

Arkitektoniske layouter

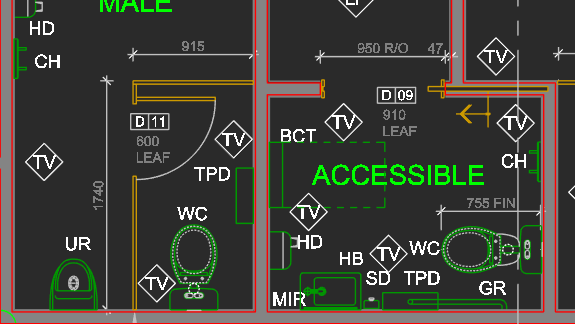

Byggemodulen legger ut byggeplaner ved hjelp av fagspesifikke verktøy og objekter:

• Rette og bueformede vegger som føyes sammen automatisk
• Egendefinerte maler for vegger som definerer geometri, attributter og flerlags (lags) konstruksjonsegenskaper
• Vegger redigert med trim-, break- og join-kommandoer, eller ved å bruke grep

Ingeniørnettverk

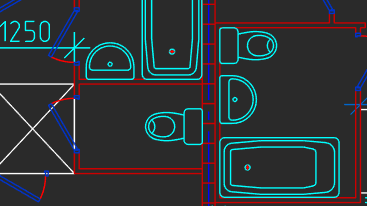

Konstruksjonsmodulen inkluderer et sett med verktøy for ingeniørnettverk, for eksempel intern kommunikasjon, HVAC og gassforsyninger, med maler for spor, utstyr og koblinger.

Parametriske grenser og tittelblokker

Konstruksjonsmodulen gir tegnegrenser og tittelblokker som er parametriske. Dette sparer deg for tid når du fullfører tegninger:

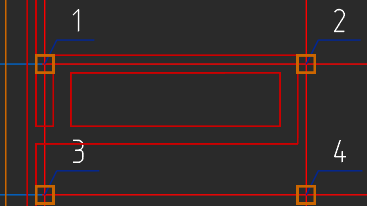

• Tegnekanter med flere visninger bruker dedikerte grep og brytere for å endre størrelse, format og retning
• Spesielle grep endrer aspekter ved tittelblokker
• Dialogboksen Frimerker fyller ut gjenbrukbar tekst i tittelblokker

Parametrisk delebibliotek

Konstruksjonsmodulen kommer med et innebygd bibliotek som inneholder et stort antall parametriske deler og maler. Hvert parametrisk objekt har sitt eget sett med størrelsestabeller, visningsmoduser og atferd. Siden det er en åpen database, kan parametriske objekter redigeres med MechWizard-verktøyet.

Objektskalering

Konstruksjonsmodulen støtter tegninger med mange visninger i forskjellige skalaer. Med bare to klikk kan du justere skalaen på tegninger, både for spesifikke objekter og for hele tegninger. Symbolskalaen justerer størrelsene på tekst, dimensjoner og linjetyper automatisk i modellområdet og i oppsett ved bruk av visningsporter.
